集まれ塩ビ管スピーカー

コニさんの「ＭＧＱ」 コメント（読みにくい時は文字のサイズを小にして下さい）
９月末に入手したMG850をJSP方式で纏めてみました。
この新作SPのネーミングはMGQです。（MGカルテット・・ダクト４本に因みました）

未だエージングが進んでいない状態で本来の音が出せてないと
思いますが現在迄の印象は以下の通りです。
・中高音の透明感は素晴らしい
・音に切れが有るがうるさくない
・低音は現在の所何処まで出ているか定かでは無いが、
　これからもっと伸びてくると予想している。（FE88ES-Rの経験から）

使用ユニット・・FOSTEX　MG850（8.5センチフルレンジ）
エンクロージャー・・アクリル管（径25センチ、厚さ５ミリ、長さ３３センチ）
構造・・・JSP方式バスレフ

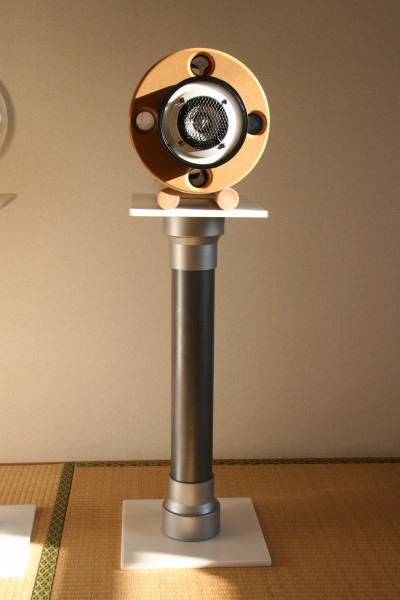

スタンド
上板（デュポンコーリアン1センチ厚）と底板（デュポンコーリアン1.3センチ厚）
パイプ・・VP75塩ビ管（長さ50センチ、パイプの中には鳴き止め目的で細かい砂を
入れました）

パイプ受け・・上下とも100×75インクリーザー（塩ビ管SP第一号プロトタイプの廃材利用）

スピーカー置き台・・径4センチ、長さ30センチの丸棒と径1センチの丸棒をH型に
しました。透明ニス塗り（刷毛塗り初挑戦）

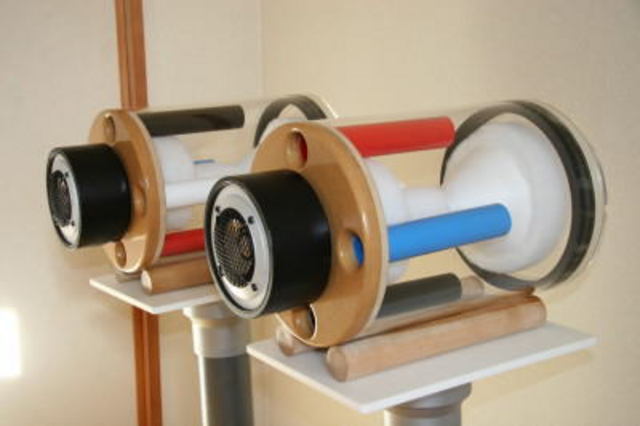

出ました！コニさんのMG850を使った新作！！
またまたおしゃれですッ！

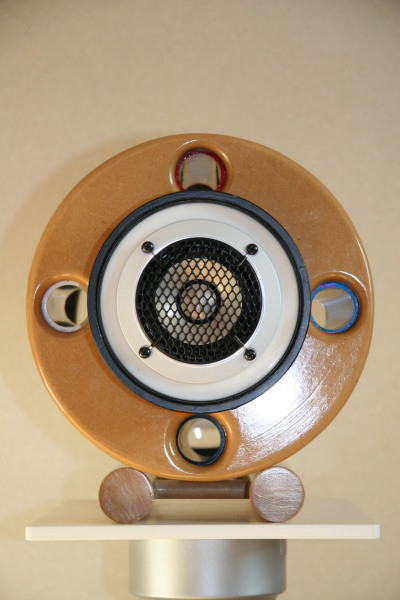

・ユニットは径135ミリのデュポンコーリアンのバッフルに取り付け、
125×100のインクリーザーに納めました。

・ユニットのマグネットには1.6キロの鉛円板をアンカーとして抱かせてあります。
（エポキシ樹脂で接着）

・アンカーの鉛にシステムラック用のポール（径2.5センチ、長さ30センチ）を立て
裏蓋まで通してボルトで締め上げてます。

・制振対策としてデュポンコーリアンのバッフルとインクリーザーの間は3センチ幅ゴム、
1センチ径シリコンチューブ、ソルボセインソフトタイプ（5ミリ厚）、同じくハードタイプ
（５ミリ厚）を介しています。

・制振、補強対策としてインクリーザーの内側、外側に鉛テープを貼りました。
やはり中身も凝ってますね！！

JSP方式のためダクトは４本あります。

ダクト材質・・VP30
ダクト長・・20センチ
ダクト径・・内径3,1センチ
共振周波数・・56Hz

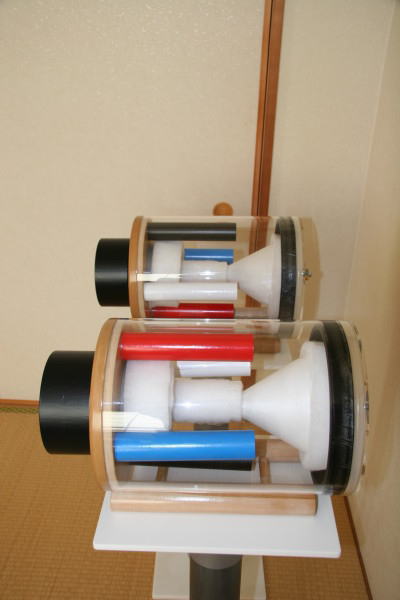

斜めから観ると、またまたおしゃれ！！
エンクロージャー容積・・約15リットル
前蓋・・・MDF（18ミリ厚＋12ミリ厚）
裏蓋・・・アクリル円板（厚さ5ミリ、径25センチ）
吸音材・・・金魚用フィルター及び天然ウール（円錐形内）
裏蓋円錐形・・・定在波防止目的（気休め＋デザイン上）と整音目的？？（遊び要素大）
裏蓋密閉・・・アクリル管に3センチ幅ゴムを貼り付け、13ミリ径シリコンチューブを
円形にして介し、ユニットから伸びたルミナスポールをアクリル裏蓋に貫通させ、
外側からボルトで締め上げてユニット、前蓋、裏蓋全体を固定。

よって裏のボルトを外せば全ての部品が短時間に分解できて何かと便利です。
パイプSPならではの特技です。

しかしおしゃれですね！
音もおしゃれな音がしそうですネ！
オフ会が楽しみです！！

それでは、また改良や新作製作されましたらご投稿下さい。
ブログにも遠慮なくコメントして下さいネ！
友達に伝える
投票数:42 平均点:5.00
この記事の1行目に飛ぶ
作成:2006/11/8 15:00 コニ   閲覧数:2771
前
モーレア
モーレア　うめ 		カテゴリートップ
塩ビ管以外パイプＳＰ 		次
とみりぃ
無題（Yoshii9タイプ）
db:forum_comment_listposts_flat.html

Re^21:コニさんの「ＭＧＱ」をＵＰしました。

コニ コニ 投稿日時 2006/11/11 13:36

＞なーおさん
＞音の好みが近いのでしょうか。
多分そうだと思いますよ。
小生の好みは淡泊系で湿度のないカラッとした音、と表現したらいいのかなぁ、言葉で表すのは難しいですね。
ただし、作品からその手の音が出ているのかは自信がありません、好みの話です。

Re^22:コニさんの「ＭＧＱ」をＵＰしました。

コニ コニ 投稿日時 2006/11/11 23:18

＞suisyuさん
「こうすれば音に悪いだろうという道を避けてゆく行程」
将にその通りとおもいます。
MGQの場合は最初は吸音類０で鳴らし始めました。
これはこれで華やかで、派手目の音でした、が好みでないので手を入れてゆきました。
最初から判れば苦労もない（楽しみも少ない）のでしょうが、新しい発見や出会いを見逃す事にもなりそうです。

Re^23:コニさんの「ＭＧＱ」をＵＰしました。

コニ コニ 投稿日時 2006/11/19 3:02

MGQの低音特性
先日JSP研究所を訪ねて低音特性を測定して頂きました。
100Hz以下の測定結果は以下の通りでした。
基準値を
100Hz　90dBに設定
90Hz 89.5dB
80Hz 87dB
70Hz 88dB
63Hz 88dB
55Hz 86.5dB
50Hz 88.5dB
45Hz 84.5dB
40Hz 74dB
となりました。
40Hzはレベルが落ちてますので実用は45Hz迄と言うことですね。

また下記の測定もして頂きました。
ほぼ計算通りの結果です。
（こんなに計算値と実測値が近似するとは思いませんでした。・・・→無知なワタシです）
Fd　　55HZ
F0　　45Hz
F1　　90Hz
だそうです。

課題も見つかりました。
580Hz付近にかなり大きな谷があり、ここが気になる、とのことです。
・この点は後日裏蓋と前蓋全面に吸音材（金魚フィルター）を詰め対策としました。
オフ会には以上の状態で参加する予定です。
