掲載日	初回投稿	2006年02月17日
	更新	2006年02月17日
作者	七拾八
作品名	サイクロプス参号機
よみがな	さいくろぷすさんごうき
大きさ（ＷｘＤｘＨ）[cm]	x x
指向性	正面
エンクロージャ	バスレフ
ポート	スパイラル
マルチウェイ	フルレンジ
使用ユニット 口径（cm） ブランド 型式	ユニット１（メイン） ユニット２（高域） ユニット３（低域） 08 (cm) TangBand W3-582SC なし なし
自己評価
意匠・デザイン	未選択
音質	未選択
達成感	未選択
塩ビ管サイトページ掲載ＵＲＬ	本館の掲載ページへ
画像1
説明

本館投稿内容

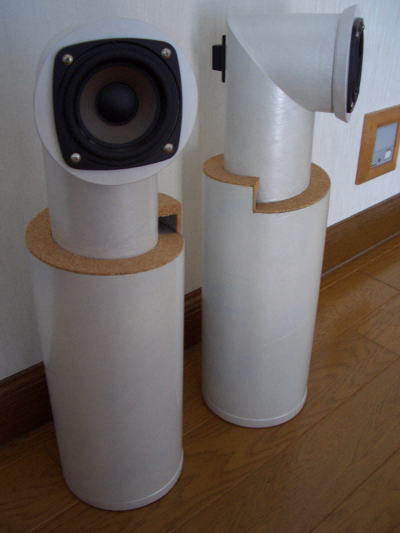

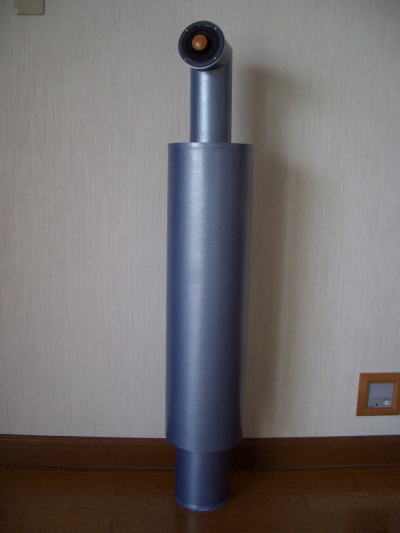

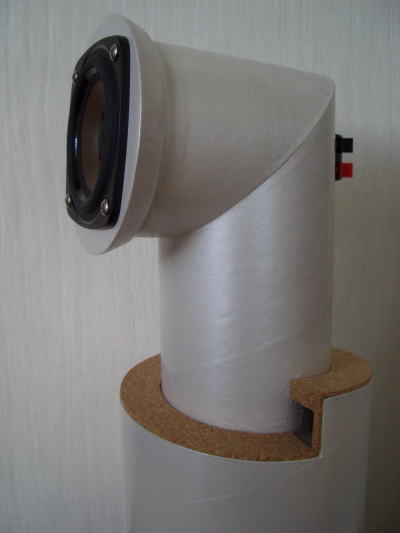

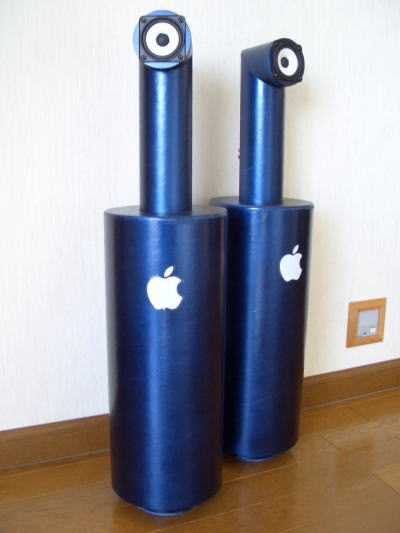

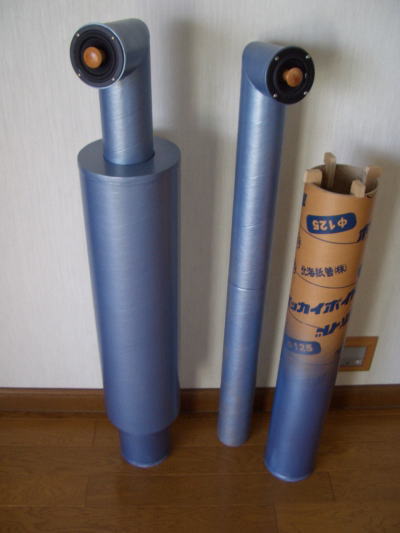

七拾八さんのボイド管スピーカー コメント（読みにくい時は文字のサイズを小にして下さい） 初めまして、七拾八です。 お誘いいただいたので、こちらの諸氏にはお笑いネタの提供ということで 私の作品を投稿させていただきました。 　 作品名：サイクロプス初号機 使用ユニット：学研の付録 材料：ボイド管φ125、φ200、 　　　　紙管φ77（業務用ラップの芯、産廃品） 学研の付録でスピーカーを組み立てたとき この小さなＳＰでどこまで下が出せるかということで 昨年の夏に作ったのがこれです。 構造的には紙管を同軸に３重構造としています。 この構造に至るまで、同じ材料で密閉、バスレフなど いろいろ試した結果です。 ただ、ボイド管は思ったよりもペラペラでしたので 最内管には、ボイド管ではなく拾ってきた紙管を使用しました。 バッフルも同じく残材のベニヤです。 で、音ですが当初の目的である低音については ＳＰユニットがユニットであることを考慮すると かなり出ていると思います。（意外と中高音が出ない） これが次のサイクロプスシリーズにつながります。 ようこそいらっしゃいませ！ 先日はブログにコメントありがとうございました。 お笑いのネタなんてとんでもないです！！ カッコイイです！アップルのマークもいかしてますネ！ 学研のユニットで僕も作りましたが、中高音出ないとは意外ですね。 僕の場合は中高音が綺麗な印象がありました。 昨年の暮れから作製中のサイクロプス弐号機です。 使用ユニット：ＴＢキノコ 材料：ボイド管φ125、φ175、 　　　　紙管φ77（業務用ラップの芯、産廃品） 　　　　ＭＤＦ（バッフル） 構造は、初号機と同じですが， 初号機以上に低音は出ますし、 ユニットのせいでしょうか中高音も出るのですが 若干の違いはどこかで共振ポイントがあるようなので、 現在は、吸音材の調整中です。（未完成） こちらもなかなかカッコイイスピーカーですね！ このユニットって見た目は特徴ありますが、聴きやすい音しますよね。 同軸シリーズのサイクロプス参号機です。 実際には弐号機の作製中に残材を使用して 同時進行で作製したのですが、こちらが先に完成しました。 使用ユニット：ＴＢの安いやつ 材料：ボイド管φ125、紙管φ77（外径φ88、業務用ラップの芯、産廃品） 　　　　ＭＤＦ（バッフル）、紙テープ（スパイラル）、コルクシート 構造的には、これまでと同じく、同軸２重構造なのですが、 内管と外管の間には、逆ホーン形状となるスパイラルを形成してます。 スパイラル巻き数は４なので音道としては３巻き。 内側Ｒ基準で計算すると１０００ミリ程度のホーン長になります。 これを先細り（リニアに推移）となるように組み込んでいます。 スパイラル＋ＴＬＳ風のものをイメージして作ったサイクロプスです。 サイズが小さいので重低音は出ませんが、輪郭のしっかりした音が出ています。 現在はＰＣのモニターに使用中ですが、ＤＶＤで映画などを見ているときに たまにびっくりする音を出す場合があります。 私の場合はスピーカーの制作を２セット／年以下に制限しています。 従って、次の投稿があるとすれば半年先になりますが、 今後とも、よろしくお願いします。 こちらのスピーカーはコンパクトですね！ 逆ホーンのスパイラルとは珍しいですよね？ 管理人も最近ミニサイズの逆ホーン作りましたが 意外と元気良く鳴るので気に入っております。 確かにスピーカー製作は自己で制限つけた方が増え過ぎなくて良いですね！！ こちらこそ、これからも宜しくお願いします。 それではまた改良や新作製作されましたら、ご投稿下さい。 ブログにも遠慮なくコメント宜しくお願い致します。
