BISケット
Yoshii9タイプひらめき情報
x x
上面

Yoshii9タイプ

その他

フルレンジ
08 (cm)

Fostex

FE83E

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ

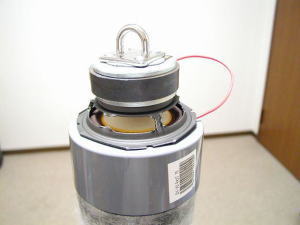

画像1

集まれ塩ビ管スピーカー

BISケットさんのYoshii9タイプひらめき情報 コメント（読みにくい時は文字のサイズを小にして下さい）
BISケットです。こんにちは。
Ｙ９タイプにこだわり試作を重ねるうちに２点ほどひらめきましたので
自作派の方の参考になればと思い投稿いたします。
なお、他のタイプのSPにも応用できるかはやっておりませんので
いいことがあればまた教えてください。
なお、ここには、SPユニットの改造等、刃物を使用した作業が
必要な場合があります。
改造した大事なユニットは元へは戻りません。
何より怪我の心配がありますので安全には十分にお気をつけください。
責任をとることはできませんのでご了承ください。
またこの情報がこのサイトで既出のものでありましたらお許しください。
最後に長文、わかりにくい文章をお許しください。

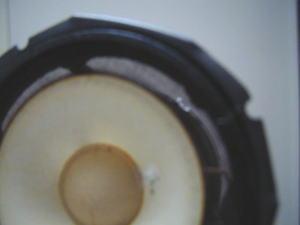

左の写真は、FE83のアップです。写真が下手ですみません。
自作派の方ならいやと言うほど見ていると思いますが
改めてエッジ部分をもっとみると、
向こうの壁の色が透けて見えるのがわかります。
これだけでピンとこられる方は苦労人です。
ただしかしちょっと気になるのは、
私がこれを購入したのは２０年以上前になります。
現在のFE83(E)が同じようなエッジかどうか確認しておりません。
それによって大きく違うんですがこのままレポートを続けちゃいます。
BBさんから紹介してももらったゲルパッキンで
ユニットと塩ビ管の接触面の密閉度を上げるために
仮想グランドにも工夫をこらし格闘しておりましたが、
きっちりすればするほどSPを裸で鳴らしたときのような、
いわゆる「おちゃらけた」音になっていくのを
経験されている方も多いかと思います。
エンクロージャーの密閉度が上がるほどで書いたエッジ部分から、
音響的にはよく知られた低音の回り込み現象が
発生しているのではないかと気がつきました。

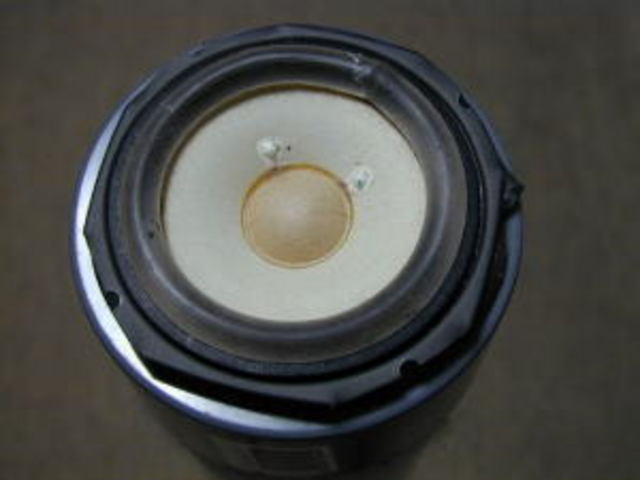

試しに写真のように余ったゲルパッキンをエッジ部分に置いてみました
（他のものでもいいと思いますが、これがあつらえた様にピッタリ）。
これだけで音を聞いて皆様びっくりして下さい。
もちろんこれが完成形ではありません。
大音量を出すとゲルがあばれだします。そこでお願いがあります。
エッジ部分に塗布するようなコーティング剤にお詳しい方、
おられましたら教えてください。
オフ会のときのナカモトさんかＹさんとかお詳しそうでは。。
Suisyuさんのメインシステム、アルテックＡ７に塗ってあったあんなやつですぅ。
半田用のフラックスでも塗ってみようかな？他にも色々やっていますが
一応技術的に説明のつくのを上げました。
もしの方法でいまいちでしたら写真の様にフレームの柱をカットしてみて下さい。
私はこっちを先にやってしまいましたのでとセットでやらないと
効果がないのかは定かではありません。
狙いはもちろん気流の流れを良くする為です？
６本ある柱を半分にし、さらに残った柱にも切り込みを入れています。（笑）
BISケットさんひらめき情報ありがとうございます。
ひらめきって大切ですよね！

確かに８３のエッジって薄いですから、音漏れや低音の回り込みがあるでしょうね。

例によって管理人はYoshii9タイプは作った事ないので
何か分からないことありましたら、ブログに質問してみて下さいネ！
ＢＩＳケットさん、質問が来ましたら宜しく回答お願いします。m(__)m

またひらめきましたら、情報お待ちしてます！！
友達に伝える
投票数:68 平均点:3.24
この記事の1行目に飛ぶ
作成:2005/9/20 16:00 自動登録   閲覧数:3088
前
more_E
無題 		カテゴリートップ
作品以外 		次
BISケット
ユニット対策情報
db:forum_comment_listposts_flat.html

Re^6:BISケットさんのYoshii9タイプひらめき情報をＵＰしました。

suisyu suisyu 投稿日時 2005/9/22 9:54

あなたはyoshii9を作ろうとなさっている。私はその設計思想をいただいて作っている。その違いを最初に述べて、それゆえ私はシリコンチューブの上に乗せるだけでなく、接着とシールをしています。
乗せるだけでは、音の上への漏れ対策上、粘着性のあるゲルと重量が必須でしょう。ゆえにシリコンが音が悪いという根拠がどの部分にあるのか、判りません。水性ゴム、シリコンシーラント等の希釈したのを、エッジにぬるのはエッジを硬くし、空気の透過を防ぎます。
実機を聴くのが楽しみです。
簡単明瞭に述べましたので、無愛想に見えたらお許し下さい。

Re^7:BISケットさんのYoshii9タイプひらめき情報をＵＰしました。

BISケット 投稿日時 2005/9/22 13:29

suisyuさま

あっそうですね。教えていただいたことはやはり一つずつでも自分でやってみないといけません。その結果から自然に質問することも出てくると思いますので。ありがとうございます。

エンビームさま

調べてみますとユタカメイクの液体ゴムがありました。安価で水で溶かせて使えるところがよさそうですね。購入してみようかな。ありがとうございます。

Re^8:BISケットさんのYoshii9タイプひらめき情報をＵＰしました。

BISケット 投稿日時 2005/9/22 13:30

書ききれませんでした。

kazzさま

私もそう思って同じ重量のゲルをとぐろを巻いてコーン部分のみに乗っけてやってみたのですが例のおちゃらけた音は直りませんでした。効果があるときは、パワーが入りだし何よりアンプのＶＲの位置が数メモリ小さくて済みます。高域は不思議なくらい落ちません。なぜでしょうか？エッジ部分のみなのでコイルには重量がそれほどかからないから？それとsuisyuさんが言っておられたフレームの耳の部分ですが、これをカットしますとFE83のあの独特の高音がすごく上品に？なりました。ゲルで浮かせる場合は余計な振動元になっている可能性があります。手で触ってみると震えているのがよくわかりますので。　ユニットの背骨カットの効果は？なのですが、細かなキリコを出すといけませんので、ニッパーでカットしました。見た目は悪くなりますしさび止めが必要かもしれません。それよりニッパーを使うときにニッパー自体がマグネットに引き寄せられて手元が言うことを利きませんので、コーン等に傷をつけないようにくれぐれもお気を付けください。

Re^10:BISケットさんのYoshii9タイプひらめき情報をＵＰしました。

BISケット 投稿日時 2005/9/23 12:57

suisyu様
情報ありがとうございます。近鉄BIX？は私もよく行きます。今度行ったら探してみます。　私事で恐縮ですが今日は知り合いの人と一緒に日本橋とコーナンpro巡りでした。じっと見ているだけでは我慢できず、FE87Eを衝動買いしてしまいました。　ぱっと見い、エッジが昔のものよりは黒くテカテカしています。また何かの機会に使ってみようかと。87にしたのは防磁カバーに金具が取り付けやすそうだったからです。　コーティングでいい結果が出ましたらまた持って行きますので是非聞いてみて下さい。（忙しくなる前に仕上げたいですね）
