コニ
無題(Yoshii9タイプ)
x x
上面

Yoshii9タイプ

その他

フルレンジ

08 (cm)

Fostex

FE87E

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ

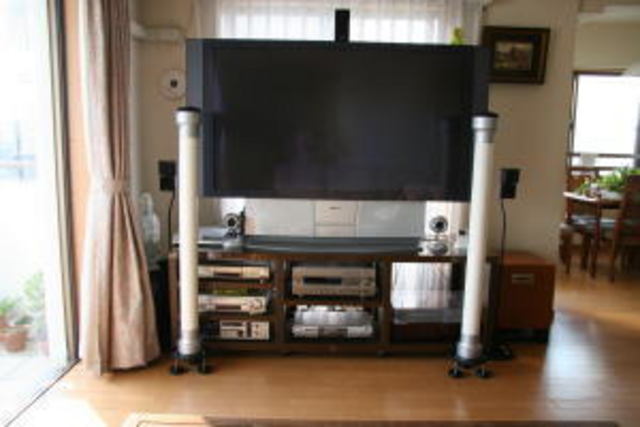

画像1

集まれ塩ビ管スピーカー

コニさんの塩ビ管スピーカー コメント(読みにくい時は文字のサイズを小にして下さい)
初めまして
茅ヶ崎のコニです。
皆様に触発され、夏休みを利用して試作してみました。
40年ぶりにスピーカーの自作に取り組みました。
(当時流行の3Way、4Wayでしたが)
今回はユニークな理論とクリアな音に賛同しyoshii9もどきに挑戦しました。

使用部材は以下の通りです。
1.塩ビ管 直径90×長さ1m×2
2.SPユニット FE87E×2
3.インクリーザー トップ及びスタンド×4
4.MDF板 SP置台×2、SPバッフル用×2、スタンド大・小各×2
5.仮想グランド用アルミパイプ(3段伸縮可)×2
6.円形鉛 仮想グランド用×2、スタンドの足×6
7.塗料
8.その他(制振シート、ボルト類、ワニ口、SPコード、ワイヤー、フェルト等)
そうこそいらしゃいませ!
関東は塩ビ管スピーカーユーザーが少ないので嬉しいです!!

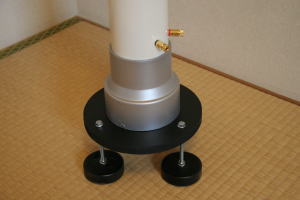

スタンド・・・背が高い為安定に配慮しました。
直径20と11.4のMDF板を接着、長めのボルトに鉛の円盤を着けました。
それをスタンド用インクリ?ザーにはめ込みました。
仮想グランドの重りをアルミパイプにつり下げ、
重心を下げた二重効果で安定性は抜群です。

丁寧に作られていますね!
管理人も見習わなくては!!

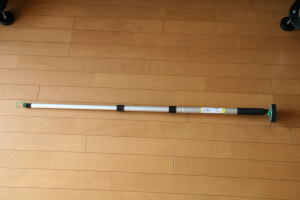

仮想グランド・・・ホームセンターでアルミ製の3段伸縮棒を見つけました。
カメラの1脚みたいなモノです。
長さが自由に調整できてとても便利です。
一番下(右側)にスタンドにも使った鉛の円盤をぶらせげました。
(当初1個→現在は2個にしました)

こういう伸縮自在な塩ビ管ないですかね?

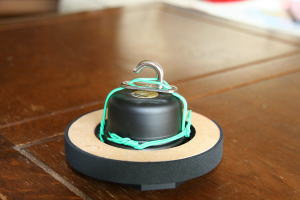

ユニットフック・・・フックの根本が小さく接着では仮想グランドの重量に
耐えられないと思い針金でフレームにくくりつけました。
(現在は一回り大きいフックをSPに接着しました)

ここの部分は皆さん色々と工夫されていますね!

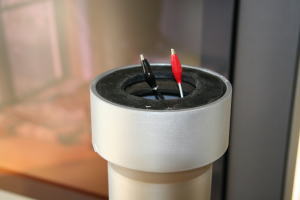

ユニット置台・・・内径と同じMDFドーナツ板の上に3厚の制振シート2枚
(セルボセイン、写真の黒いリング)を乗せこの上にMDFバッフルに固定したSP
を乗せました。(バッフル直径は一回り小さくし)パイプに干渉しないようにしました。

出てきた音は期待に反してボコボコでした。筒が長すぎたのか、
フェルトが多すぎたのか原因は判りません。
今後色々チューニングをしてみます。

今後の対策予定
1.吸音材の調整(現在筒側に着けてますが→仮想グランドのパイプに)
2.吸音材の量の調整
3.制振材(SP置き)の変更→より柔らかい材質
4.仮想グランド重量→現在アルミロッドも含めて約1→+1.5位
5.これでダメなら塩ビ管のカット(オリジナルに近い80)
6.これでもダメならパイプ管交換→アクリル管かアルミ管が良いそうです。
7.それでダメなら素直にyoshii9をゲットします。
チューニング経過報告
1.吸音材の調整→筒側かた仮想グランドのパイプに変更
  結果はあまり効果なし。
  (現在は吸音材は全て取り去りました。→今後の課題です)
2.制振材→現在の所、これと言う物が見つかりません。
  現在の材料が余っているので、3枚重ねにしてみようと考えています。
3.仮想グランドの重量は重りをもう一つ追加して約2としました。
  →音が締まったように思われます。
  しかし、クリアできれいな音にはほど遠い現状です。
タイムドメインのMini (テレビ音声用)やLight(パソコン音声用)に比べて
音の分離、クリアさなどで足下にも及びません。
まだまだ改良の余地が有るようです。

諸先輩、良いアイデアございましたらご教授下さい。

yoshii9風はかなり作られている方が多いので、
皆さんから色々情報もらえると思いますよ!
というわけで、皆様ブログに情報をお待ちしてます!宜しくお願いします。m(__)m
また新作や改良しましたら、遠慮なくご投稿下さいネ!
友達に伝える
投票数:80 平均点:6.12
作成:2005/8/24 16:00 コニ   閲覧数:4428
前
taka
takao7
カテゴリートップ
塩ビ管SP
次
ブライダル
無題改良
db:forum_comment_listposts_flat.html

Re^11:コニさんの塩ビ管スピーカーUPしました。

コニ コニ 投稿日時 2005/8/31 17:02

suisyuさん
コメントが長すぎ一度には送れませんでした。
その他改良中の箇所
1.フロート材(ソルボセインというべたべたした柔らかいゴム状板)を1枚追加(合計3段で約高さ8?9ミリ)しました。
2.塩ビ管の内側全面にフェルトを隙間なく貼り付けました。(管鳴き防止目的)
3.インクリーザー内部むき出し部分に3日ほどで表面だけ固まるゲル状のモノを塗りつけました。(建築用補修材だそうです)
4.3の乾きに数日かかるので、トップのインクリーザーなしに、塩ビ管に直接ソルボセイン(3段)を乗せそこにユニットを置き、鳴らしてみました。
ボコボコ音はすっかり収まりました。なかなか良い感じです。
まだ仮想グランドには吸音材(水槽用フィルター)は着けていません。
ユニットのエイジングもまだですし、細かい調整はこれからです。
結果報告は追ってお知らせ致します。

Re^12:コニさんの塩ビ管スピーカーUPしました。

suisyu suisyu 投稿日時 2005/9/1 12:32

こちらまでわくわくします。
楽しみですね。
言わずもがなですが、入力ぎりぎりまでの大音量での欠点の出方と修正を
してください。
対策の一つ一つに顕著な効果はなくても、筋道さえ違えなければ、音は磨かれてゆくと思います。
さてあなたはどんな音楽を聴く人ですか?

Re^13:コニさんの塩ビ管スピーカーUPしました。

コニ コニ 投稿日時 2005/9/2 5:32

suisyuさん
コメントお読み頂きありがとうございます。
音も性格と同様、根気よく磨かないと良くならないのですね。
(まだまだ修行が足りません)
聴く音楽はダボハゼです。
演歌、シャンソン以外は何でも聴きます。
特に好きなのはクラシックはバッハ、ジャズはサックスもの、ラテンはボサノバ。
最近最近結婚した娘の影響でロックもよく聴きます。元気が出ます(クイーンやメタリカ)

ナイトキャップのオンザロック片手に女性ボーカルを聴きつつ眠りにつけるSPを作りたいです。
今後ともご指導の程、宜しくお願い致します。(HP拝見させて頂きました。大変参考になりました)

Re^14:コニさんの塩ビ管スピーカーUPしました。

suisyu suisyu 投稿日時 2005/9/2 12:36

それで安心いたしました。
8センチフルレンジ一本では無理なジャンルの音楽もありますからね。
女性ジャズヴォーカルで今お気に入りの一枚は、Holly Coleのtemptationです。
がんばってください。必ず満足な音が出ますよ。

Re^15:コニさんの塩ビ管スピーカーUPしました。

コニ コニ 投稿日時 2005/9/4 17:19

suisyuさん
希望を持てるコメントありがとうございます。
藤沢の東急ハンズにシリコンチューブが有りましたので手に入れました。(10ミリと7ミリ)
土台のネオプレンフォームとソルボセインの間にかましました。
今のところ効果の程は定かでは有りませんが、約1センチ高くなった事によりユニットの出し入れや、メンテの操作性がグンと良くなりました。
