TIME-DOKAN ver1.05
たいむどかん ばー1.05
x x
正面

その他

スパイラル

フルレンジ
10 (cm)

Fostex

FE108EΣ

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
画像1

集まれ塩ビ管スピーカー

たかさんの塩ビ管スピーカー コメント（読みにくい時は文字のサイズを小にして下さい）


スパイラル他の写真はクリックすると大きくなります。
 はじめまして、たかと申します。

以前から時々たのしく拝見して参考にさせていただいています。
ありがとうございます。
昨夏から３０年ぶりのオーディオ熱が復活しまして、
最近ようやく入口から出口までオール自作が完成しましたので
私の塩ビ管スピーカーを紹介します。

名前　＝　TIME-DOKAN ver1.05【キャスター付】

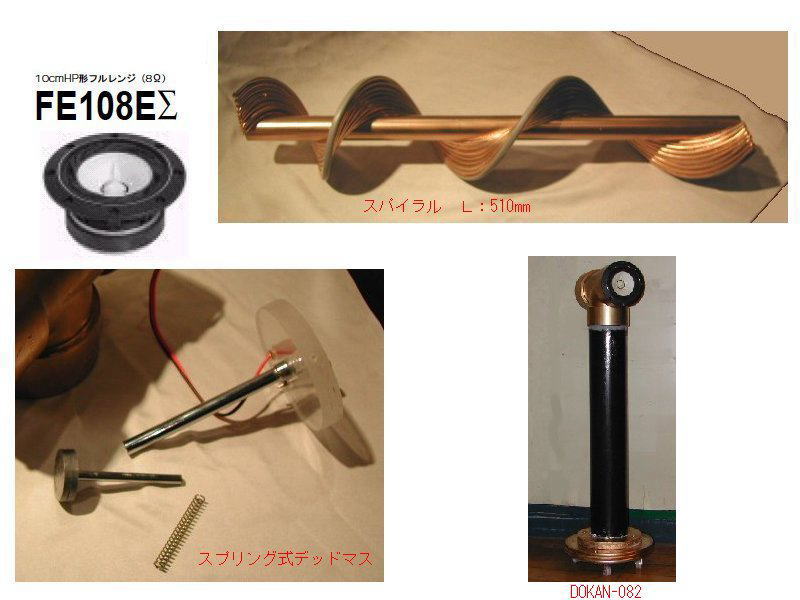

■使用ユニット＝fostex 108EΣ
■使用塩ビ土管＝１００ＶＵ管
■音道＝スパイラルバックロード
【スパイラルは豪華金色塗装＝意味無？】
＊このスパイラルは「土浦市のTさんのサイト」を参考に制作しました。

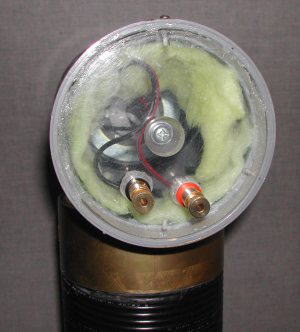

■スプリング式デッドマスでユニットに圧力を掛けています。
「設定スプリング圧力＝7.77Ｋｇ＝フイ?バー(^^)」
■ＶＵ管の気になる筒鳴りは太さ１０径ケーブルを胴体全面に
ラセン状に巻きつけエポキシで固着して解消してみました。
0.82は昨年秋のバージョンです。

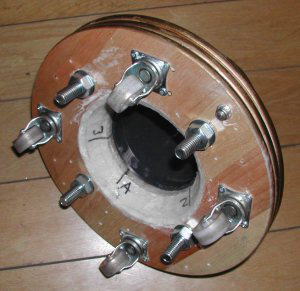

■ベースはダイソーの円形ゴムまな板＠100を３枚重ねポート穴開けして
上にフランジをボルト締めしています。
スピーカーの高さは丁度、SPユニット中心が床から85センチにしました。

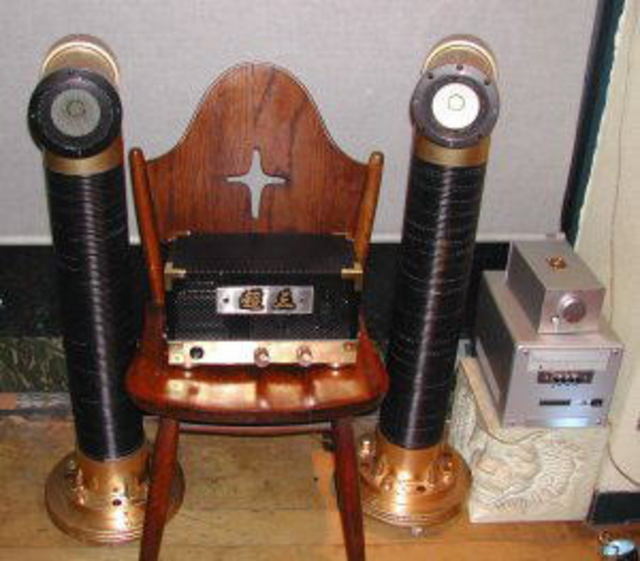

★再生装置
●超三アンプ6BM8（veｒ1.0）出力２W【自作真空管】
●CDプレーヤー【自作】
（パソコン用の中古CD?ROMを再生利用してます。
上野式CDコントローラー使用）

低音も本体底部から十分すぎるくらい出ていますし、
中高音は超三アンプ特有の前に押し出す音をストレートに出して、
とても２Wの出力しか無いとは信じられないくらいの
ドカンパワー炸裂サウンドを出してくれてます。
スプリング式デッドマスは少し高音が出過ぎるのを抑えるつもりでしたが、
むしろアタック音の立ち上がりとキレが実に良くなり聞いていると
迫真のサウンドに嬉しくなります。

最近制作したデジタルアンプ２０ワットと土管スピーカーを組み合わせて
みましたがやはりこのSPは真空管アンプと相性抜群で音量、音質ともに
超三＋ＤＯＫＡＮ＿ＳＰの組み合わせが他の組み合わせをはるかに
凌駕しています。
はじめましてたかさん。ようこそいらっしゃいませ！
なかなかゴージャスな塩ビ管スピーカーですね！！
スパイラルバックロードなのですね。
キャスター付きで移動も楽で良さそういです。
再生装置もゴージャスで羨ましい！
デジタルアンプも自作ですか！でも、真空管の方が相性が良いのですね。
このシステムを知人に聞いてもらいますと皆一応に後ろのカーテンを
めくったりして他にもスピーカーがあるんではと勘違いしてますよ。
私が良く聞くボーカル、ジャズ、エスニック音楽には十分の音量と音質です。
なにしろこのＤＯＫＡＮスピーカーをセットしてから、今まで聞いていた坊主も
タンノイもなんともつまらない、ものたりないSPですので処分しました。

これからはトップユニット交換が簡単ですので、
色々なユニットでトップを作って音色の違いを楽しみたいですね。
そういうリアクション見るとなんか嬉しくなっちゃいますよね！
ボーズもタンノイ処分しちゃったんですかッ！凄過ぎです！！
ユニット交換出来るのっていいですよ。楽しみが増えます。

また新作･改良出来ましたら遠慮なくご投稿下さい。
ブログにも遊びにいらして下さいネ！
友達に伝える
投票数:33 平均点:5.76
この記事の1行目に飛ぶ
作成:2005/3/2 15:00 たか   閲覧数:1977
前
EDGE
クラーケン 		カテゴリートップ
塩ビ管ＳＰ 		次
Zak
無題（共鳴管タイプ）
db:forum_comment_listposts_flat.html

Re^6:たかさんの塩ビ管スピーカーUPしました。

長野 投稿日時 2005/3/5 13:08

たかさん
破れたのが103Eでまだ良かったですね、108だと結構痛い。
FE88ESRタンデムてのはゴージャスですねぇ
私の作品ではリングも買ってしまったので左右で5万円です。
ある雑誌に投稿して原稿料が入ったので思いきって買ったものです。
（でなけりゃカミさんにぶん殴られる(^^;）
100のチーズで88ESRシングルだと兆度いいのですが
2個だと容積足らないですね。せめて125のチーズがほしいところです。
たぶん板材で箱作ったほうが材料費は安いでしょう(^^;
ところで、
"TIME-DOKAN"というネーミング、最高ですね。
Time-domein, Time-Bokanと土管のトリプル技！
おみごと！

Re^7:たかさんの塩ビ管スピーカーUPしました。

たか 投稿日時 2005/3/6 12:42

長野さん
どうも座布団一枚ありがとうございます。

リングまで買われたんですか、私も最初あのリングの値段を見てＳＰと同じ値段とはびっくりしましたが良く考えると、あのサイズの真鍮丸棒の削りだし加工と生産ロットを考えるとやむをえないですよね。

ではまた
