集まれ！塩ビ管スピーカー

掲載日

初回投稿

2003年04月29日

更新

2003年06月17日

作者

長野

作品名

無題（6の字タイプ）

よみがな

むだい（ろくのじたいぷ）

大きさ（ＷｘＤｘＨ）[cm]

x x

指向性

正面

エンクロージャ

共鳴管

ポート

直管

マルチウェイ

フルレンジ

使用ユニット口径（cm）

ブランド

型式

ユニット１（メイン）	ユニット２（高域）	ユニット３（低域）
10 (cm) Fostex FE103	なし	なし

自己評価

意匠・デザイン

未選択

音質

未選択

達成感

未選択

塩ビ管サイトページ掲載ＵＲＬ

本館の掲載ページへ

画像1

説明

本館投稿内容

「練馬区の長野」さん、
逆付けバージョンのその後の報告

コメント（読みにくい時は文字のサイズを小にして下さい）

私のFE103の逆付けバージョンですが、
低音はたっぷりでているいるのですが、高音が出ていないことに
気づきました(^^;（最初から気がつけよ＞自分）
今はFE87バージョンにもどしています。
総合ポイントでは、FE87の方が上でした。

また、白い塗装をいたしましたが
水性ビニール塗料を塗ったのですが、これのせいか
高音が減衰してしまったような気がします(^o^;
測定したわけではないのであくまで「気」ですが。
下手な塗装はしないほうが良いといういい経験になりました。
長岡さんの書物にも「柔らかい塗料はダメ」と書いてありました。

現在は、FE103を取り付けるべく、スワンのヘッドのような
箱を作って頭にFE103を装着しようと、毎日すこしずつ工作してます。

う?ん、そうですか。逆付けだと高音が犠牲になったみたいですね。
塗料も音に影響するみたいですね。違う色だとどうなんでしょうね？
そういえば、故長岡先生はリスニングルームの手っ取り早い対策として
照明を落として暗くするとも言われてましたよね。
これは実際やってみた方多いと思いますが、音が良くなりますよね。
見た目も音にかなり左右しますね。この点は塩ビ管スピーカーの課題ですね。

また色々と改良されているとの事ですので、楽しみですね。
改良しやすいのが、塩ビ管スピーカーの良い所です！

「練馬区の長野」さんの、６の字塩ビ管スピーカー・パート2（ユニット交換）	コメント（読みにくい時は文字のサイズを小にして下さい）

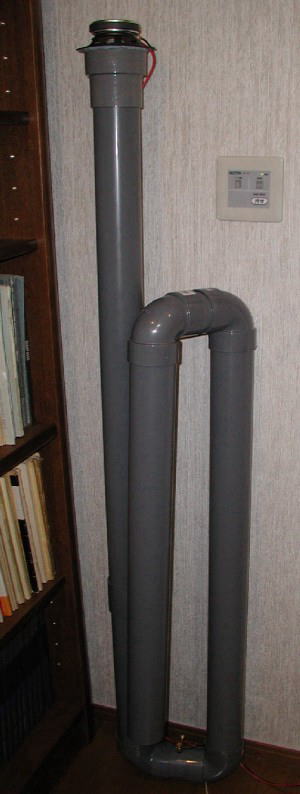

	FE103に換装した全体です。　これで「お代官様お許し下さい！」というほど　重低音がたっぷり出ます。　因みに私コントラバス弾き（アマチュア）ですが、　コンバスの音、非常にリアルに出ます。想像はしていましたが、１０ｃｍのユニットFE103にするだけでそんなに低音が出るんですね?。しかも、楽器を弾かれる方からのお墨付きが！！恐るべし潜在能力ですね！塩ビ管スピーカー！！

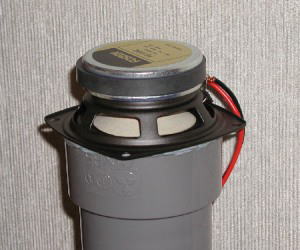

	ユニット装着部。FE103のユニット周囲と　VU75継ぎ手と径がぴったり一致することを発見。　両面テープとパテで簡単に接着しました。　（多少のことでははずれない。。。はず）なんと、ご覧の通り逆装着ですね。故長岡先生もびっくりかも？

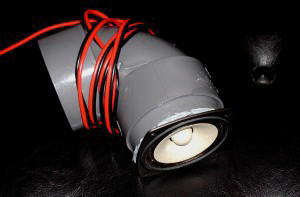

	これははずした、FE87装着の頭部　これはこれでいい音がする。　コンバスの無い音楽なら。私も重低音を望まなければ、これで十分だと思います。でも重低音って魅力なんですよね。

「練馬区の長野」さんの、６の字塩ビ管スピーカー	コメント（読みにくい時は文字のサイズを小にして下さい）

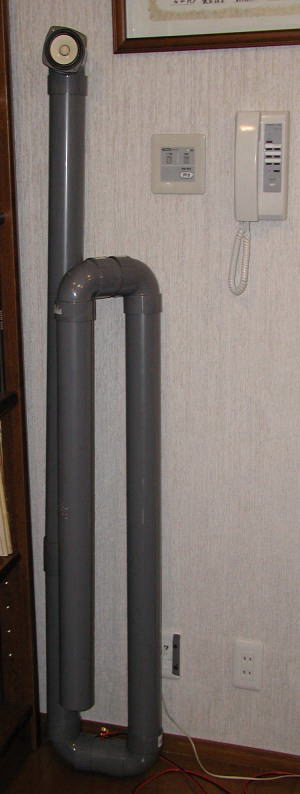

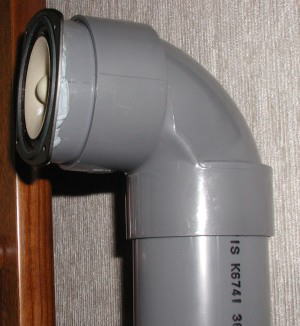

	小生もVU管(径75mm)とフォステクスのFE87を使いまして共鳴管スピーカを製作いたしました。形状はかなり違いますが、少ない出費と労力で非常に良い音を出せて悦にいっております。私は、90度の継手を片方で5個使いまして６字型にしました。管長は3.8mくらいとなりました。重低音も十分まずまずあります。なんといってもクリヤーな音がすばらしいです。おおー！凄い！６の字ですね。トロンボーンの形状に似ていますね。
	トーンコントロールのバスをフルの8割くらいにしてます。フルオーケストラの音では低音は埋もれ勝ちです。ボリュームを上げないと低音ははっきり聞こえません。音量は十分でます。中高音は非常に綺麗でメリハリのあるすかーーーっとした音です。管理人の私もそれぐらいに調節しています。ソフトごと、トーンコントロールはバンバン使用しています。
	いまのところ内部に吸音材をいれておりません、変わりにハンカチを一部挿入しております。次は吸音材を少しづつ追加して調整をしようかと思っております。私のは何にも入れてません。(^_^;) こういう対策した方が、共鳴管の癖は良くなるのでしょうね。

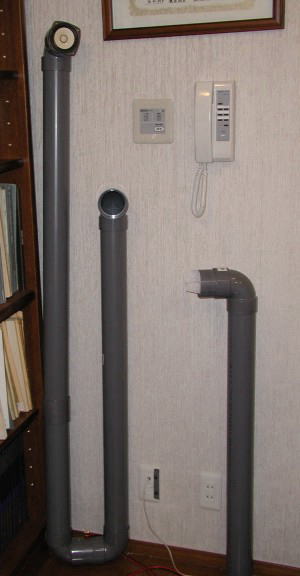

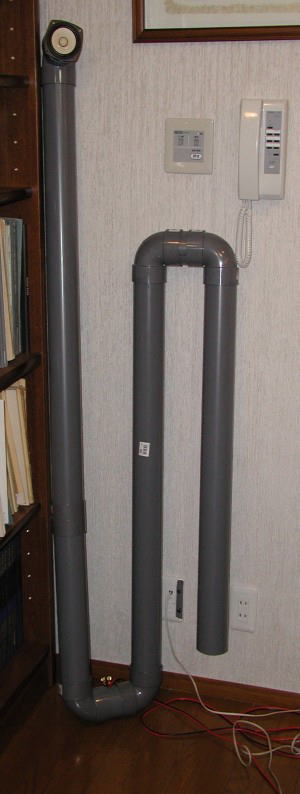

	塩ビ管の場合管長や形状の変化は比較的簡単にできるのがいいところですね。木の箱では一回つくったらもう終わりです(^^; 重量も軽いですし。安い、軽い、音がいい　の牛丼のようなスピーカです。そうですね。簡単に色々な形を作れるのがいいですね。牛丼スピーカー最高！！

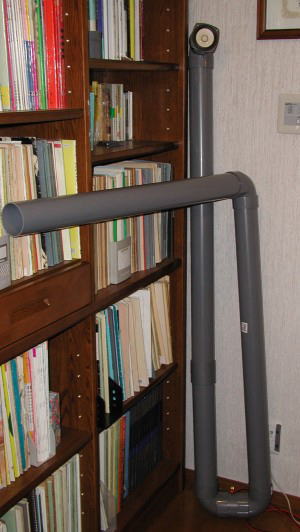

	これはバズーカ砲みたいですね。色々形を変えてみて、最終的に６の字に決定されたとの事です。

投票数:24 平均点:3.75
