掲載日 初回投稿2010年09月05日
更新2010年09月05日
takenaka
TLSもどき
16 x 16 x 67
上面

TLS

その他

フルレンジ
08 (cm)

Fostex

FF85K

なし

なし

自己評価
未選択
☆☆☆☆
☆☆☆
画像1

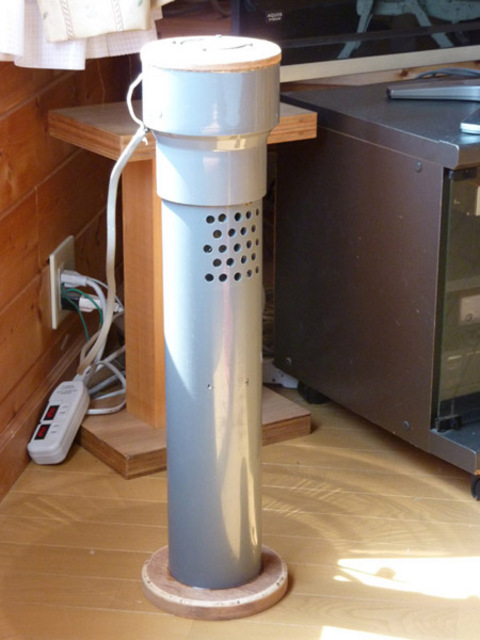

前回投稿の「バルサ」が思うような機能を発揮しなかったので、部品を生かしつつ改造を試みました。

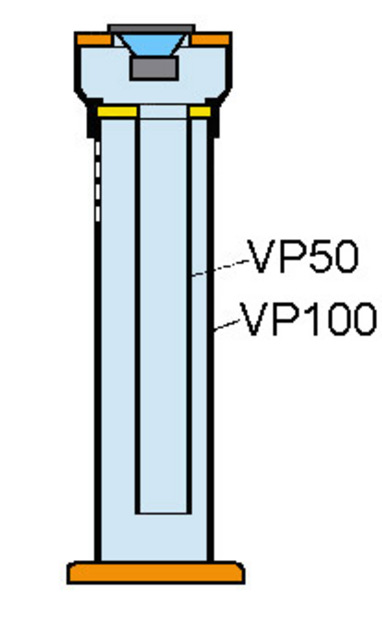

画像2

バルサ板の代わりに長さ４０ｃｍのＶＰ５０をかなり偏心した位置に接着します。

スロート板はそのまま利用しました。
外管は長さ５０ｃｍのＶＰ１００．
２重管とすることで音道の長さがおおむね２倍になります。

画像3

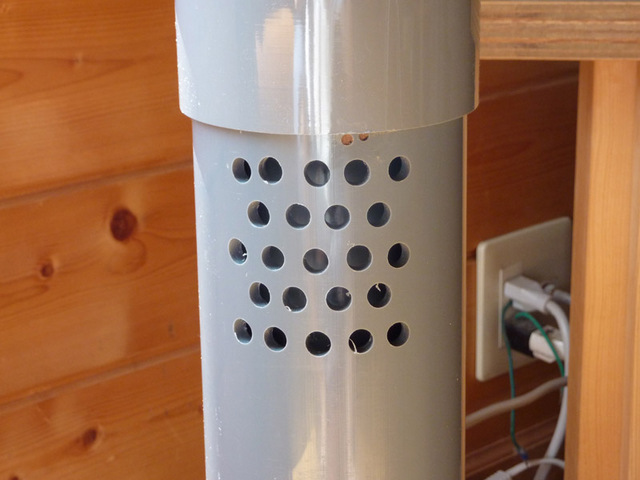

外管の上部に直径１ｃｍの穴を２３個あけました。
これにより総断面積２０ｃｍ２　の開口が形成されます。

画像4

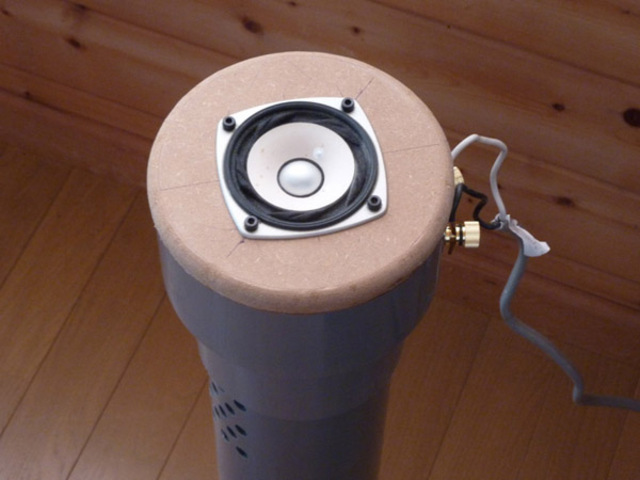

ヘッドは「バルサ」で使用したものをそのまま流用しました。

画像5

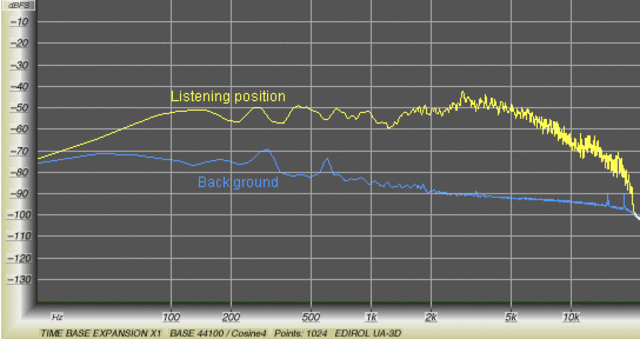

ｆ特です。
低域はバルサより少し伸びています。

マイク位置：
　　　ステレオ、中央２ｍ，高さ８０ｃｍ

画像6

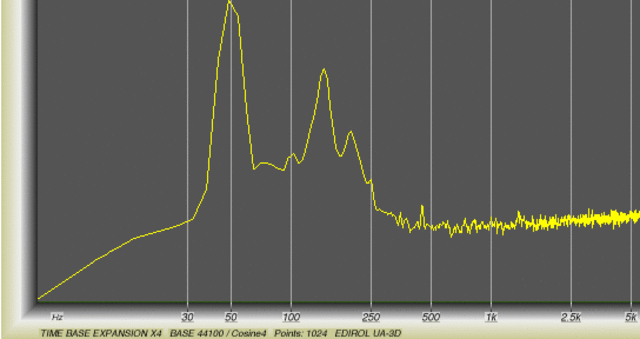

インピーダンス特性です。
はじめて見る不思議な形です。
どちらかといえばＴＬＳの特性に近いのでしょうか。

画像7

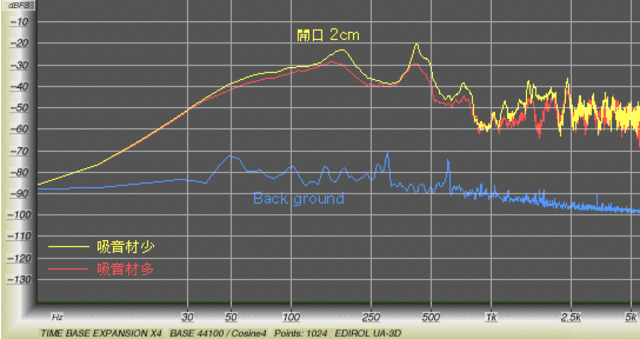

開口部出力のｆ特です。
６０Ｈｚ程度まで出ていることがわかります。
波形は複雑であり、あまり素直な構造ではないことを反映しています。
吸音材を３倍程度に増量した場合を赤で示しました。ピークが低くなる以外は大差ありません。

マイク位置：開口部より２ｃｍ

非常にお手軽な改造で、半日の作業で完成しました。
暑さのせいでエポキシはすぐに硬化し、作業能率抜群でした。
音は「バルサ」より少し低域が充実した以外は大差無く、満足できるものです。

構造は音響迷路のようでもあるし、ダブルバスレフと言えなくもないように思いますが、やはりＴＬＳと見るのが妥当でしょうか。
吸音材として空気室と外管底部にサーモウールを入れました。
友達に伝える
投票数:42 平均点:5.00
この記事の1行目に飛ぶ
作成:2010/9/5 5:56 takenaka   更新:2010/9/5 9:05 takenaka   閲覧数:4337
前
たてちゅう
シャア専用塩ビ管スピーカー 		カテゴリートップ
塩ビ管ＳＰ 		次
マイルス-TK (Kato)
Twin-Horn
db:forum_comment_listposts_flat.html

Re: TLSもどき

たてちゅう たてちゅう 投稿日時 2010/9/6 6:53

2重管は筒っぽい音が出やすいのですが、
中心をずらしてあるので、そういう音が出にくいでしょうね！さすがです！！
構造はなんと言っていいのでしょうかね？
開口部の穴をふさぐと色々音が変化して楽しそうです。

Re: TLSもどき

ゆったり人 ゆったり人 投稿日時 2010/9/6 13:05

こんばんは。
このように中心をずらすということは、なかなか考えないですね。柔軟な発想が大事だな?と思いました。
いろいろな動作原理が複合的に働いていそうです。

Re: Re: TLSもどき

takenaka 投稿日時 2010/9/7 0:28

たてちゅう　さん
ゆったり人　さん

コメントありがとうございます。
筒っぽさはまったくありません。
偏心のせいかもしれませんし、吸音材もきいているのかな、とも思います。
外国でよく見られるTLSは音道にびっしりと吸音材を入れますが、私も多量にいれてみました（開口ｆ特の赤線）。
私の耳では音の変化はわかりませんが、測定では鋭いピークが消えて、まろやかになっています。
今はその状態で聞いています。
