FE103Solを使った塩ビ管スピーカーが完成しました。

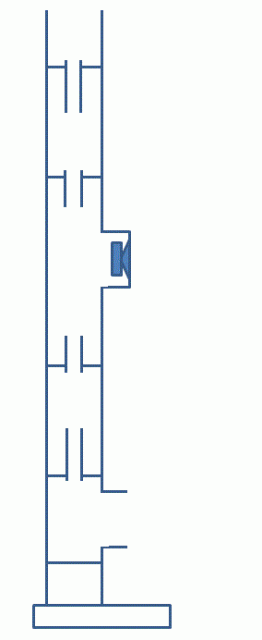

ダブルバスレフ型で、220Hzと90Hz（実測）に共鳴周波数を調整しました。

10cmフルレンジのダブルバスレフとしては、かなり高めの共鳴周波数ですが、我が家のバックロードホーン（FE126E搭載）と聴き比べても違和感のない低音質感を目指した結果です。

このチューニングのお蔭で、和太鼓や、ウッドベースなども絶好調・・・のはず（汗）

結果は、会場で確認して頂きたいと思います！

＜詳細データ＞
ユニット：FOSTEX FE103Sol

第一空気室容量：4.5L
第一ダクト断面積：30cm2（合計）
第一ダクト長さ：10cm
第二空気室容量：5.2L　（合計）
第二ダクト断面積：30cm2（合計）
第二ダクト長さ：20cm

＜測定データ＞
画像2　軸上50cm特性（部屋中央測定）
画像3　ユニット直前（5cm）特性
画像4　ダクト（下）直前特性
以上は、吸音材未使用での測定です。
当日は、適当に吸音材を入れて鳴らします。

＜2014.05.10追記＞
インピーダンス特性を掲載します。
グラフを見ると・・・う～ん、ギリギリ3つ山になっているかな？という感じです。

よりダブルバスレフらしい綺麗な3山特性になるよう、第一共振周波数（180Hzのﾃﾞｨｯﾌﾟ）を下げようとダクト長を長くしたり、200Hzの山を大きくしようと第一空気室を小さくしたりしましたが、結局、この設計が聴感上ベストでした（汗）

吸音材については、第一空気室にシルクの毛糸を「一握り（直径5cmほど）」入れました。あと、ダクト開口部付近に濾過フィルター（金魚用）を設置しています。

シルクに関しては、（手芸用の）毛糸玉で買うと安いのでお勧めです♪
