掲載日 初回投稿2006年03月20日
更新2006年03月20日
エリック
エリック
えりっくI
x x
上面

Yoshii9タイプ

その他

08 (cm)

Fostex

FF85K

なし

なし

自己評価
未選択
未選択
未選択
本館の掲載ページへ
外部サイトへ
画像1

集まれ塩ビ管スピーカー

エリックさんの塩ビ管スピーカー「エリック」 コメント(読みにくい時は文字のサイズを小にして下さい)
はじめまして「エリック」と申します。
ユニット名は取りあえず「エリック」としておきます。

過日タイムドメイン社の試聴室(高山サイエンスプラザ)で
タイムドメインスピーカーを聴いて虜になり、
その場でMiniスピーカーを購入して帰ったのですが、やはり「Yoshii9」との落差は大きく、
思案をしていました(価格¥315,000)。

しかし、ネットで「集まれ塩ビ管スピーカー」のコーナーを知り、
ここに刺激されて、私も塩ビ管スピーカーとカマデンのデジタルアンプを
製作してみる事にしました。
皆様の製作例を参考にさせていただき、試行錯誤を重ねてヤット完成?
しましたので投稿をさせていただきます。

スピーカーのユニットは値段の手頃なFOSTEXのFF85Kを選択しました。
塩ビ管は VU100の1mです。まだまだ「Yoshii9」には及びませんが
重量級の仮想グランドとプラダンのお陰で低音も充実しています。
デジタルアンプも含めて約十分の一強で出来、コストパフォーマンスの良さに
満足しています。
タイムドメイン社のホームページにある特徴を全て備えていると言っても良いでしょう。
又、塩ビ管スピーカーは改良・改善が非常に容易で、何かヒントが有れば
直ぐに改良・改善の実験に取りかかれるのが嬉しいですね。

デジタルアンプはカマデンのTA2020-20SPキットにデンセイラムダ社の50W
(15V)スイッチング電源を使用しています。
ケースにはトライパス社のロゴを貼り付けています。

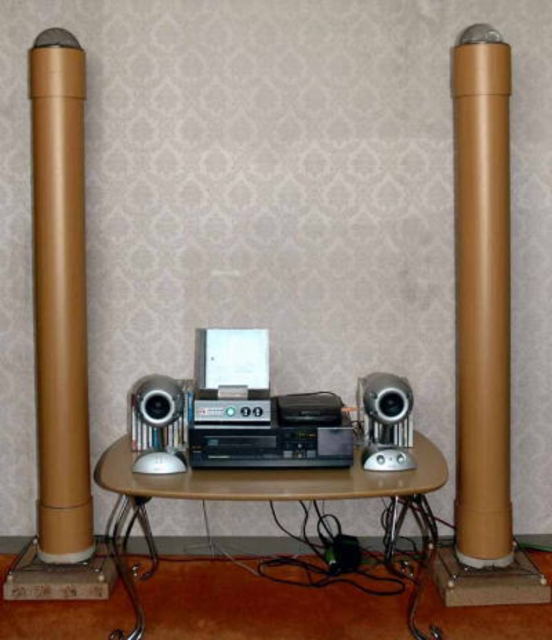

スピーカー・アンプ共に数々の改良・変更(失敗)を経てほぼ最終形の外観写真
(CDプレーヤーは往年のマランツ製とソニーポータブル。CDジャケットは反射し
て見えませんがソニ・ーロリンズのサキソフォン・コロッサス)と
断面図(醜い?)を添付させていただきます。
はじめまして!ようこそいらっしゃいませ!!
根強い人気のYoshii9タイプですね!
綺麗な仕上がりで音も良さそうです。
デジタルアンプも良いですよね。

「サキソフォン・コロッサス」は僕も大好きです!
私の経験から、写真は沢山掲載されていますが、
内部構造が分かりづらいと考えましたので断面図を添付することにしました。
ATT00008.pdf
ご覧頂いた方の評価や批評を戴ければ幸いです。

今後の予定は125/100 のインクリーザを使って
スピーカーをFOSTEXのFE108EΣに変更してみたいと考えています。
断面図はPDFファイルで送って頂きましたので、そちらでご覧下さい。

そういえば内部構造のご投稿は少ないので、
はじめての方は分かりにくいかもしれませんね。
ご指摘ありがとうございました。m(__)m

ブログには質問コーナーもありますので
はじめての方はそちらもご活用下さいネ!

それではまた改良や新作製作されましたら、ご投稿下さい。
ブログにも遠慮なくコメントして下さいネ!
これからも宜しくお願い致します。
プリンタ用画面
投票数:40 平均点:3.75
作成:2006/3/20 0:00:00 エリック   閲覧数:4235
前
Ryu
無題(Yoshii9タイプ)
カテゴリートップ
塩ビ管SP
次
エリック
エリックΣ

コメント一覧

投稿ツリー


suisyu  投稿日時 2006/3/20 21:22

ダンプラ効果はどんなものでしょう?あると、ないとで比較してみて、インプレお願いいたします。

もしよかったらオフ会に参加しませんか?

モーレア  投稿日時 2006/3/20 21:58

いろんな対策が満載ですね。タイムドメインミニと比べてどうですか? きっとエリックのほうが豊かな音でしょうね。

ダンプラですが、そのままスライドさせて、もっとユニットに近づけると、また別の効果が出てくると思います。私の場合はユニットの真下に付けた方が音が締まりました。

エリック  投稿日時 2006/3/21 10:08

Suisyuさん、モーレアさん 早速のコメント有り難うございます。オフ会は是非参加させていただきたいので場所等の情報をお願いいたします。エリックの当初は丸鋼棒が無くて1/2Wのずん切りボルトだけだったのですがその時は正直低音はあまり出ていませんでした。4.5kgの丸鋼棒とプラダンは後で追加しました。これにより低音が充実してきました。構造上取り付けが難しいのでプラダンを上部に移した効果はまだ試していません。

suisyu  投稿日時 2006/3/21 15:38

狭いですけれど、こうなったら何人でも一緒です。どうぞご参加下さい。
場所は私のHPよりメールしてください。お返事いたします。
時間、会費などはblogでどうぞ!

最初参加人数を知りたくて(多いと会場選定の準備が必要)早い目にオフ会案内をお出ししたのですが、結局は終期に9人、セットは10セット以上になりました。狭くて申し訳ないのですが、我慢してください。

モーレア  投稿日時 2006/3/22 12:32

4.5kgの丸鋼棒というのがすごいですね。私も鉛を貼り付けていますが、せいぜい800gくらいです。

エリック  投稿日時 2006/3/25 11:46

モーレアさんのアドバイスでプラダンをスピーカーの直ぐ側に付けてみました。更に低音が膨らんだ様に感じます。有り難うございました。明日のオフ会に持ってゆきます。テストCDも3枚ほど作りましたが皆様のお耳に合うかどうか心配です。
